CP-400

Pinagem dos conectores do CP-400





Conectores traseiros, padrão DIN:

Todos os conectores são do computador, fêmea, olhando-se o CP-400 pela parte traseira:





Fonte:

(9 VAC, 1A)

Conector fonte CP-400




Conector de saída de video (CP-400):

CP-400-video






Conector de saída de video (CP-400 II):

CP400-II-video






Portas do joystick (iguais para as duas, esquerda e direita):

CP-400-joystick

* O botão é acionado com nível 0.
** A linha de +5V tem uma limitação de corrente, pois, há um resistor de 10R entre o +5V e a saída do conector do joystick.


Porta do gravador cassete:



CP400-gravador




Porta serial RS-232:



CP400-serial

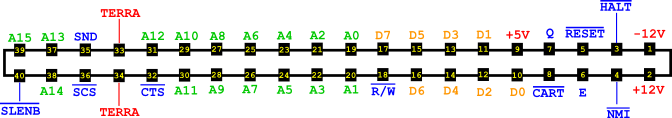

Conector de cartuchos/expansão:

Visto olhando-se o CP-400 de frente, para a porta de cartuchos:



CP400-cartuchos



Siglas:

NMI: Entrada de Interrupção não-mascarável.
HALT: entrada de "halt" da CPU.
RESET: entrada de "Reset" da CPU.
E: Saída clock principal da CPU.
Q: Saída de clock defasado 90 graus em relação à E.
CART: Entrada de detecção de presença de cartucho "ROMPACK".
R/W: Entrada de sinal de leitura/escrita (read/write) da CPU.
CTS: Entrada de seleção de ROM do cartucho (CarTdrige Select).
SCS: Entrada de seleção adicional de cartucho (disco), [no original, Spare Cartdrige (DISK) Selection].
SND: Entrada de som (SOUND).
SLENB: Entrade de desativação de dispositivos internos (Input to Disable Internal Devices).
