Atari 2600

PINAGEM DOS CONECTORES DO ATARI 2600



As pinagens valem para o Atari 2600 da Polyvox e todos os consoles compatíveis
(Supergame CCE, Dynavision, Dactari etc.)
A pinagem do conector da fonte é valido apenas para os modelos com fonte externa; porém as especificações
da fonte são as mesmas para todos os modelos.







Conector do cartucho:

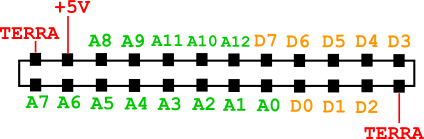

Visto como se fosse olhando o console de frente para o conector:

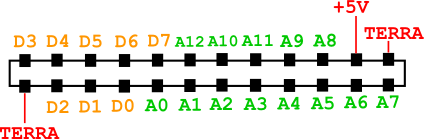

Visto como se fosse olhando para a placa do cartucho:








Conector do joystick:

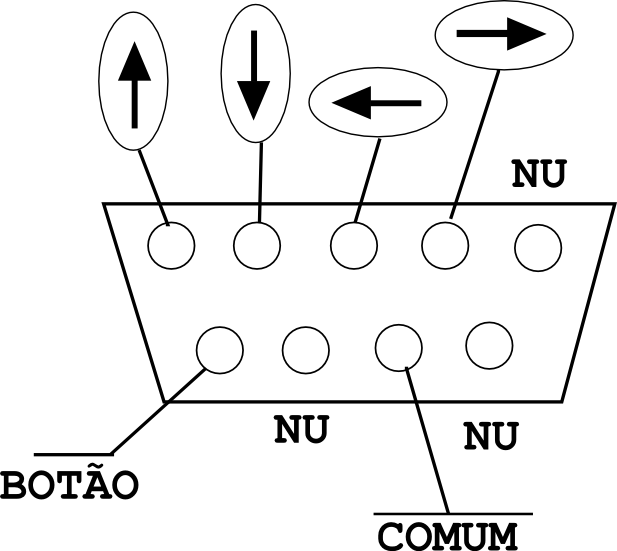

Visto como se fosse olhando o console de frente para o conector, no plug macho:



NU: não utilizado

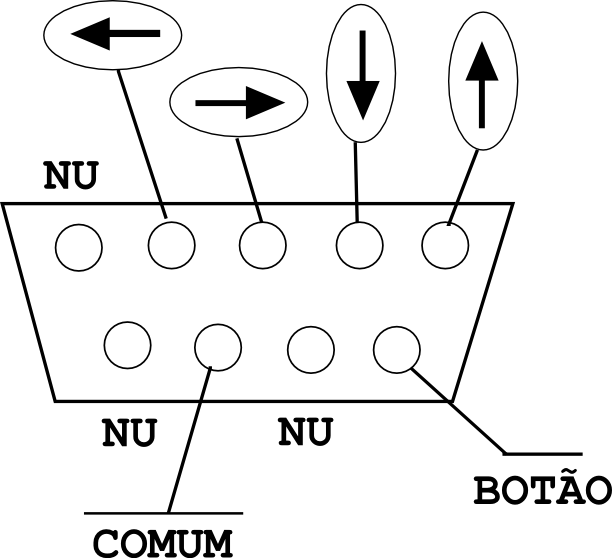

Visto como se fosse olhando para o cabo do joystick, no plug fêmea:



NU: não utilizado










Conector do paddle:

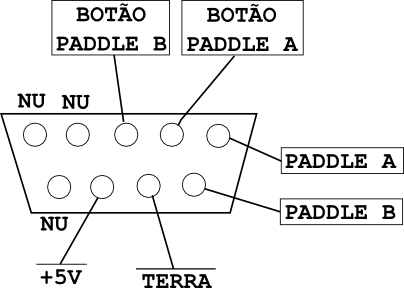

Visto como se fosse olhando o console de frente para o conector, no plug macho:



NU: não utilizado

















Visto como se fosse olhando para o cabo do joystick, no plug fêmea:



NU: não utilizado








Conexões do plug da fonte do Atari:



plugfontetk





     Voltagem da fonte: 9VCC, retificado, não regulado

    Corrente da fonte: 500 mA (0,5 A)

    Plug: P2 mono.
